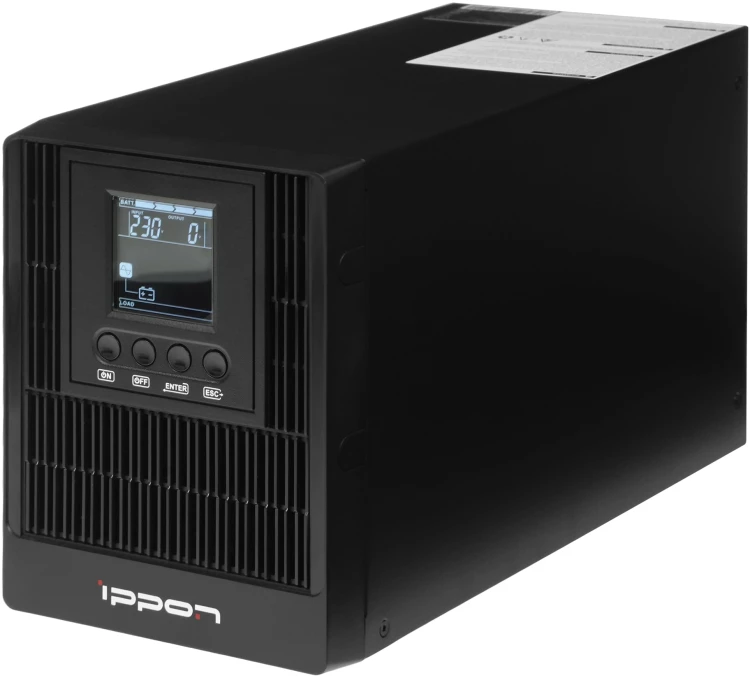

Ippon Innova TBE 1000 — онлайн-ИБП с поддержкой внешних батарей
Ippon Innova TBE 1000 — источник бесперебойного питания с двойным преобразованием напряжения (online) мощностью 1000 ВА / 900 Вт. Главное отличие от базовой модели TB 1000 — разъём для подключения внешних батарейных модулей, который позволяет наращивать время автономной работы практически без ограничений. Чистая синусоида и нулевое время переключения обеспечивают надёжную защиту медицинского оборудования при длительных отключениях электричества.
Внешние батареи — главное преимущество TBE
У штатной комплектации TBE 1000 время автономной работы совпадает с TB 1000, но благодаря разъёму для внешних батарейных модулей его можно увеличить в несколько раз. Это критично для учреждений, где отключения электроэнергии продолжительные: подключив дополнительные батареи, вы обеспечите работу диагностической аппаратуры или сервера на всё время аварии, а не только на корректное завершение процедуры.
Почему для медтехники нужен онлайн-ИБП
В ИБП двойного преобразования нагрузка постоянно питается от инвертора: входное напряжение выпрямляется, затем из него заново формируется идеальная синусоида. Оборудование изолировано от помех сети — просадок, скачков, отклонений частоты. При отключении электричества переход на батареи занимает 0 мс, поэтому аппаратура работает без сбоев и перезагрузок.
Ключевые особенности Innova TBE 1000
- Разъём для внешних батарейных модулей Ключевая функция — наращивание времени автономной работы под длительные отключения
- Чистая синусоида на выходе — корректная работа импульсных блоков питания медтехники
- Нулевое время переключения — нагрузка не замечает перехода на батареи
- 3 розетки EURO (Schuko) с батарейной поддержкой — подключение оборудования без переходников
- Широкий диапазон входного напряжения — работа при нестабильной сети без лишнего расхода заряда
- ЖК-дисплей — контроль напряжения, нагрузки, заряда и режима работы
- Порт EPO — аварийное отключение питания при пожаре или ЧС
- Интерфейсы USB, RS-232 и слот для SNMP-карты — локальный и сетевой мониторинг
- Многоуровневая защита — от перегрузки, короткого замыкания и импульсных помех
Технические характеристики Ippon Innova TBE 1000
| Параметр | Значение |
|---|---|
| Топология | Онлайн (двойное преобразование), 1 фаза |
| Мощность | 1000 ВА / 900 Вт |
| Выходное напряжение | 208/220/230/240 В, чистая синусоида |
| Время переключения на батареи | 0 мс |
| Внешние батареи | Поддерживаются (разъём для батарейных модулей) |
| Выходные розетки | 3 × EURO (Schuko) с батарейной поддержкой |
| Входной разъём | IEC-320-C13 |
| Штатные аккумуляторы | 2 × 12 В / 9 Ач, время заряда около 4 ч |
| Защита | От перегрузки, КЗ и импульсных помех |
| Интерфейсы | USB, RS-232, EPO, слот для SNMP-карты |
| ПО мониторинга | WinPower |
| Форм-фактор | Напольный (Tower) |
| Габариты (Ш×В×Г) | 140 × 184 × 324 мм |
| Масса | 8,5 кг (без внешних батарей) |
| Гарантия | 2 года |
Время автономной работы (штатные батареи)
| Нагрузка | Время работы от батарей |
|---|---|
| 30% (270 Вт) | ~22 мин |
| 50% (450 Вт) | ~9,5 мин |
| 70% (630 Вт) | ~6,2 мин |
| 100% (900 Вт) | ~3,1 мин |
Указано время со штатными аккумуляторами. Подключение внешних батарейных модулей увеличивает автономность кратно их ёмкости — точное время рассчитаем под вашу нагрузку и требуемую длительность работы.
Применение в медицинских учреждениях
- Диагностическая аппаратура в учреждениях с длительными отключениями электричества
- Серверы и рабочие станции PACS, требующие продлённой автономности
- Лабораторные анализаторы и диагностическая техника общего профиля
- Сетевое оборудование, системы видеонаблюдения и СКУД
Важно: ИБП Ippon Innova TBE 1000 — ИБП общего назначения, не медицинское изделие. Производитель прямо запрещает использовать его для аппаратов ИВЛ и систем жизнеобеспечения, а также для прямого подключения приборов, соприкасающихся с пациентом (мониторы пациента, электрокардиографы, средства ухода за пациентом). Такое оборудование должно получать питание от сертифицированных медицинских источников.
При подборе ИБП закладывайте запас 20–30% к паспортной мощности оборудования — это продлевает время автономной работы и исключает перегрузку при пиковых токах.
Комплектация
- ИБП Ippon Innova TBE 1000 — 1 шт.
- Входной кабель питания — 1 шт.
- Кабель RS-232 — 1 шт.
- Кабель USB — 1 шт.
- Краткое руководство пользователя — 1 шт.
Внешние батарейные модули приобретаются отдельно.
Хотите узнать стоимость Ippon Innova TBE 1000 или рассчитать батареи под нужное время автономной работы?
Компания «Медик-Сервис» поставляет источники бесперебойного питания Ippon для медицинских учреждений по всей России. Поможем подобрать конфигурацию с внешними батареями под вашу задачу. Официальная гарантия производителя — 2 года.
Вопросы и ответы
Сколько продержит оборудование Ippon Innova TBE 1000 при отключении сети?
На штатных батареях 2×12 В/9 А·ч время автономной работы такое же, как у базовой модели: около 22 минут при нагрузке 30% (270 Вт), порядка 9,5 минуты при 50% (450 Вт) и около 3 минут при полной нагрузке 900 Вт. Главное отличие TBE 1000 от TB 1000 — разъём для подключения внешних батарейных модулей (EBM): если этого времени мало, например нужно продержать сервер дольше или дождаться генератора, автономность наращивается дополнительными батарейными блоками без замены самого ИБП.
Подходит ли TBE 1000 для питания оборудования жизнеобеспечения?
Нет — производитель запрещает это независимо от того, есть у модели поддержка внешних батарей или нет. В инструкции Ippon для линейки Innova TB/TBE написано: «Запрещается использовать для медицинского оборудования и систем жизнеобеспечения! Ни при каких обстоятельствах данное устройство не должно использоваться в медицинских целях, системах жизнеобеспечения и/или средствах ухода за пациентом.» Аппараты ИВЛ, мониторы пациента, ЭКГ и любые приборы, контактирующие с пациентом, требуют сертифицированного медицинского ИБП по стандарту IEC 60601-1. TBE 1000 — резерв для офисной и сетевой инфраструктуры клиники, не более и не менее.
В чём смысл online-топологии (двойное преобразование, 0 мс) для TBE 1000?
Схема двойного преобразования означает, что инвертор питает нагрузку постоянно, а не подключается только при аварии — поэтому на выходе всегда стабильная чистая синусоида, а переключение на батарею происходит за 0 мс. Для компьютеров, серверного оборудования и лабораторных анализаторов клиники это защита не только от полного пропадания электричества, но и от скачков и просадок напряжения в сети, которые линейно-интерактивные ИБП пропускают к нагрузке напрямую.
Каков ресурс батарей TBE 1000 и как понять, что их пора менять?
Ресурс свинцово-кислотных АКБ 12 В/9 А·ч — стандартные 3-5 лет эксплуатации, дальше ёмкость снижается и время автономной работы сокращается заметно быстрее табличных значений. ИБП и ПО WinPower выводят предупреждение о необходимости замены на ЖК-дисплее и в системе мониторинга. Это касается и внутренних батарей, и внешних батарейных модулей — их ресурс тоже ограничен и требует отдельного контроля при удлинённой конфигурации.
Что означает сигнал перегрузки на TBE 1000 и как на него реагировать?
Индикация перегрузки означает, что суммарная нагрузка на розетки ИБП превышает 900 Вт. В такой ситуации нужно временно отключить часть менее критичной техники, чтобы не спровоцировать аварийное отключение всей группы. Контролировать состояние ИБП удалённо — заряд, нагрузку, тревоги — можно через USB, RS-232 или SNMP-карту в соответствующем слоте, что удобно, если ИБП стоит в серверной.
